Источники бесперебойного питания: тонкости выбора

Современное оборудование крайне чувствительно к перебоям в энергоснабжении. Скачок напряжения может вывести его из строя, а падение приводит к сбою в работе и потере ценной информации. Поэтому особенно важно понимать, какой тип ИБП необходим для защиты конкретного используемого оборудования.

Cтраницы: предыдущая   1   2

Совершенная защита: системы с двойным преобразованием

Самый технически совершенный класс источников бесперебойного питания — системы с двойным преобразованием — гарантируют заказчикам выходные электрические характеристики, близкие к идеальным как по напряжению, так и по частоте. Естественно, за это приходится платить усложнением и удорожанием конструкции.

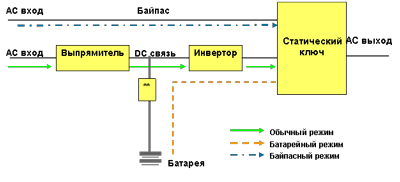

Принципиальная схема работы ИБП с двойным преобразованием.

Как видно на схеме, инвертор подключен последовательно между АС входом и нагрузкой. В обычном режиме при питании от сети весь поток энергии непрерывно течет через выпрямитель и инвертор, одновременно подзаряжая аккумуляторные батареи. В случае пропадания или сбоя питания на входе ИБП инвертер запитывается от аккумуляторных батарей, причём, как видно из представленной схемы, переключение происходит без использования статического переключателя, обеспечивая практически нулевое время переключения на работу от батарей. Статический ключ в данной схеме используется только для перехода на режим автоматического байпаса, который будет задействован для поддержания питания нагрузки в случае существенного сбоя в работе самого источника бесперебойного питания.

Недостаток у схемы с двойным преобразованием только один — более высокая цена по сравнению с топологиями stand-by и line-interactive. А вот преимуществ — довольно много. Например, непрерывная защита нагрузки обеспечивается от инвертора, в независимости от того питается ли он от сети или от батарей. Очень широк диапазон входного напряжения и частоты. Существует точная регулировка напряжения и частоты на выходе ИБП. Мгновенно происходит перевод питания на батареи при пропадании питания в сети, бесперебойно осуществляется переход в байпасный режим. Ручной байпас — для обслуживания и «горячей» замены батарей и самого ИБП.

ИБП С двойным преобразованием: наиболее популярные модели

Производитель Модель Мощность, VA
APC Smart-UPS RT 1-10kVA
Smart-UPS VT 10-40kVA
Symmetra 2-6kVA
Symmetra LX

4-16kVA

Symmetra PX 10-80kVA
AIS 3000 10-40kVA
AIS 5000 10-100kVA
Chloride Power LAN Plus 0,75-7kVA
Active 0,7-3kVA
Linear Mkll 4-6kVA
Linear  Plus 6-10kVA
Synthesis Twin 4-30kVA
70-NET 10-60kVA
90-NET 60-800kVA
Eaton Powerware 9120 0,7-3kVA
9125 0,7-6kVA
9155 8-15kVA
9170 3-18kVA
9305 20-80kVA
9315 200-750kVA
9320 10-60kVA
9330 10-40kVA
9355 10-15kVA
9370 160-500kVA
9390 40-160kVA
FERRUPS 0,5-18000
GE DE  NetPro 600-4000
LP Series 11 3-11kVA
LP Series 31 5-20kVA
LP Series 33 10-120kVA
GT Series UL  1-3kVA
SG Series  80-200kVA
Inelt Monolith/Monolith II 1-10kVA
Liebert GXT 2U 0,7-6kVA
GTX 8-10kVA
Nfinity 4-20kVA
Hinet  10-30kVA
NXA 30-120kVA
Hipulse E 80-800kVA
MGE Pulsar EXtreme C 0,7-3,2kVA
Pulsar EXtreme 2-3kVA
Comet EXtreme 4,5-12
Galaxy 3000 10-30kVA
Galaxy PW  20-200kVA
Galaxy 160-800kVA
NeuHaus PowerLine2 1-3kVA
PowerLine2 RT 1-3kVA
Integra 4-10kVA
Integra Pro 6kVA
Integra M 8-10kVA
PowerSystem Multi 10-30kVA
PowerSystem Multi RM 10-30kVA
PowerSystem 8-20kVA
Newave Minipower 1-8kVA
PrimewavePlus 5-8kVA
PowerValue  7,5-40 kVA
Conceptpower Modular  10-100 kVA
Conceptpower Midi  40-80kVA
Conceptpower Maxi  100-300kVA
N-Power Pro-Vision /LT/RM 1-3kVA
Power-Vision 4-10kVA
Blue-Point 5-10kVA
Safe-Power Evo UY 10-20kVA
Lo-Power 10-30kVA
Platinum 10-30kVA
Safe-Power Evo 20-1000kVA
PowerCom Vanguard 0,7-3kVA
Vanguard RM 0,7-3kVA
Ultimate 6-15kVA
ONL 31 10-20kVA
ONL 33 10-120kVA

Источник: CNews Analytics, 2005

Данные устройства уже можно использовать для защиты наиболее критичных приложений, сложного и чувствительного оборудования и для создания систем высокой надёжности по различным схемам резервирования электропитания. Это могут быть серверные массивы, интернет дата-центры, критичное телекоммуникационное оборудование и чрезвычайно чувствительное медицинское и научно-исследовательское оборудование. Также эти системы зачастую применяются для поддержания непрерывных технологических процессов в промышленности, защиты банковских дата-центров и систем биржевых торгов.

Альтернативная классификация

Другой способ классификации источников бесперебойного питания — в зависимости от фазности напряжения на входе и выходе. Это одна фаза на входе — одна на выходе (в России обычно 220 В), три фазы на входе — одна фаза на выходе (380 В — 220 В) и три фазы в три фазы (380 В — 380 В).

Варианты применения таких систем очевидны и зависят от типа входной сети и видов питаемых нагрузок. Системы с трёхфазным питанием относятся к индустриальным, и обычно их поставками занимаются компании, специализирующиеся на системной интеграции. В то же время однофазные системы, от самых маломощных бытовых и до ИБП средней мощности, как правило, поставляются компаниями более широкого ИТ-профиля.

Существуют и другие варианты классификации источников бесперебойного питания — например, по мощности (малая <3кВА, средняя (3-10 кВА), большая >10 кВА); по форм-фактору (башенные версии (Tower), для установки в 19” стойку (Rack) или универсальный RT). Возможно также классификация по возможности организации схемы избыточного резервирования (унитарные или параллельные версии) и пр.

Говоря в общем, эти варианты классификации можно считать частными случаями, приняв «главенство» классификации ИБП по топологии. Следует отметить, что подавляющее число трёхфазных и трёхфазно-однофазных ИБП практически всех известных мировых производителей производится по технологии двойного преобразования, так как эти устройства предназначены для защиты наиболее критичных нагрузок. Более того, по той же причине топологии passive stand-by и line-interactive в своём подавляющем большинстве применяются в однофазных системах малой мощности для дома или малого офиса, где защищаемые приложения не так критичны и где сбой электропитания не может привести к каким-либо разрушительным последствиям или большим финансовым потерям.

Олег Становов / CNews Analytics


Кирилл Неделько: Московский энергокризис ничему не научил заказчиков

Кирилл Неделько

Об отличительных чертах российского рынка ИБП, а также о различных подходах к построению отказоустойчивых систем резервного питания, рассказал Кирилл Неделько, директор по развитию бизнеса компании AEG в СНГ.

CNews: Существуют различные мнения насчет эффективности различных схем защиты. На ваш взгляд, какая схема предпочтительнее — централизованная или распределенная?

Кирилл Неделько: Каждая из схем защиты имеет свои плюсы и минусы, и все зависит от поставленной задачи. Иногда сами производители вводят потребителей в заблуждение, агитируя в пользу того или иного подхода в зависимости от собственной специализации. Впрочем, сам вопрос как таковой мне представляется несколько надуманным.

Выбор подхода к построению системы бесперебойного электропитания зависит от множества факторов, важнейшими из которых являются требуемая категория электропитания и бюджет проекта. Ответственность за качество решения задачи в основном лежит на той команде профессионалов, кто выбирает схему защиты, тип оборудования, производителя, а также дополнительные опции и аксессуары.

Академический пример использования централизованной схемы — большой бизнес центр на несколько тысяч компьютеров. Защитить отдельно каждый ПК в данном случае неправильно. Правильно — использовать централизованную схему защиты и провести сеть защищенного питания. Даже если на этапе установки стоимость распределенной системы будет не сильно отличаться от стоимости централизованной, то на этапе эксплуатации стоимость поддержки распределенной системы со временем в разы превысит стоимость поддержки централизованной.
